304.8平面二次包絡環面蝸桿減速機的承載能力大,具有平面二次包絡減速機的特點:使用壽命長、傳動效率高、無噪音、穩嚙合、減速比的選擇范圍大、結構緊湊合理、節省能量、使用壽命長等。
我們大家都知道平面二次包絡環面蝸桿減速機的技術特征是以一個平面哦日母面,通過相對圓周運動,包絡出環面蝸桿的齒面,然后再以蝸桿的齒面為母面,通過相對運動包絡出蝸輪的齒面而形成的。

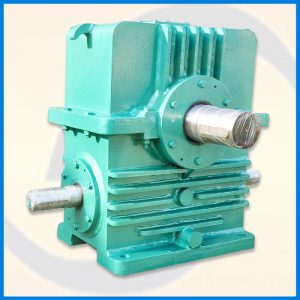

]]>山東金宇HW型直廓環面蝸桿減速器(JB/T 7936—1999)因所采用的環面蝸桿副,其蝸桿軸向截面齒廓為直線,故稱其為直廓環面蝸桿(亦稱球面蝸桿),與其 他各種蝸桿減速器相同,為空間交錯軸傳動,承載能力和傳動效率較高,適用于重載、大功率、大轉柜傳動,如冶金、礦山、起重、運輸、石油、化工、建筑等機械設備的減速傳動。包HWT、HWWT、HWB、HWWB型四種型式。
工作條件:輸入、輸出軸交錯角為90度;蝸桿轉速不超過1500r/min;蝸桿中間平面分度圓滑動速度不超
過16m/s;蝸桿軸可正、反向運轉;工作環境溫度為-40~40度。當工作環境溫度低于0度時,啟動前潤滑油必 須加熱到0度以上,或采用低凝固點的潤滑油;高于40度時,必 須采取冷 卻措施。
(一)型號與標記
1.型號
(1)HWT型—蝸桿在蝸輪之上鑄造機體和機蓋直廓環面蝸桿減速器;
(2)HWWT型—蝸桿在蝸輪之上焊 接機體和機蓋直廓環面蝸桿減速器;
(3)HWB型—蝸桿在蝸輪之下鑄造機體和機蓋直廓環面蝸桿減速器;
(4)HWWB型—蝸桿在蝸輪之下焊 接機體和機蓋直廓環面蝸桿減速器。
其中?? T—上置蝸桿; B—下置蝸桿;W—焊 接機體和機蓋,未注為鑄造結構。
2.標記
(二)型式及主要尺寸
1.HWT型減速器
HWT型蝸桿上置鑄造機體和機蓋主要尺寸見圖3.1和表3.1
2.HWWT型減速器
HWWT型蝸桿上置焊 接機體和機蓋主要尺寸見圖3.1和表3.2
3.HWB型減速器
HWB型蝸桿下置鑄造機體和機蓋主要尺寸見圖3.3和表3.3
4.HWWB型減速器
HWWB型蝸桿下置焊 接機體和機蓋主要尺寸見圖3.4和表3.4
5.裝配型式
蝸桿上置和蝸桿下置各有三種裝配型式,見圖3.5
HW型直廓環面蝸桿減速機因所采用的環面蝸桿副,其蝸桿軸向截面齒廓為直線,故稱其為直廓環面蝸桿亦稱球面蝸桿,與其他各種蝸桿減速機相同,為空間交錯軸傳動,承載能力和傳動效率較高,適用于重載、大功率、大轉矩傳動。
]]>
