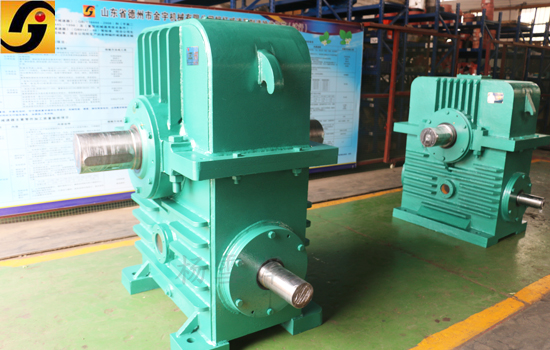

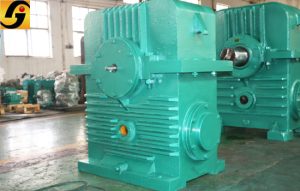

PWU平面包絡環面蝸桿減速機/減速器
PW型平面二次包絡環面蝸桿減速器(GB/T 16446—1996)其蝸桿齒面是以一個平面為母面,通過相對圓周運動,包絡出環面蝸桿的齒面,再以蝸桿的齒面為母線,通過相對運動包絡出蝸輪的齒面,稱為平面二次包絡環面蝸桿副。包括PWU、PWO、PWS型三種型式,適用于冶金、礦山、起重、運輸、石油、化工、建筑等行業機械設備的減速傳動。
工作條件:兩軸交角為90度;蝸桿轉速不超過1500r/min;工作環境溫度為0-40度,當環境溫度低于0度
或高于40度時,啟動前潤滑油要相應加熱或冷 卻;蝸桿軸可正、反向運轉。
(一)型號與標記
1.型號
(1)PWU型—蝸桿在蝸輪之下平面二次包絡環面蝸桿減速器;
(2)PWO型—蝸桿在蝸輪之上平面二次包絡環面蝸桿減速器;
(3)PWS型—蝸桿在蝸輪之側平面二次包絡環面蝸桿減速器。
2.標記
(二)型式及主要尺寸
1.PWU型減速器
(1)整體式PWU型減速器主要尺寸見圖1和表1
(2)剖分式PWU型減速器主要尺寸見圖2和表2
2.PWO型減速器
(1)整體式PWO型減速器主要尺寸見圖3和表3
(2)剖分式PWO型減速器主要尺寸見圖4和表4
3.PWS型減速器
PWS型減速器主要尺寸見圖5和表5
